|
Détails sur le produit:
|
| Nom du produit: | bille d'acier de meulage de médias de broyeur à boulets | Certification: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1 % maximum | Forfait: | tambours de /steel de sacs de conteneur |
| Surligner: | Billes d'acier de meulage de 5 pouces,billes d'acier de meulage 45HRC,billes d'acier de meulage 150mm |
||

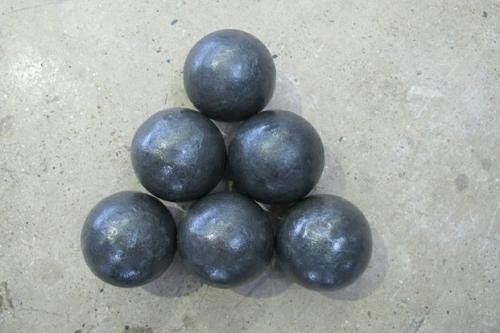

Billes d'acier de meulage 5 "billes de meulage forgées de haute qualité
Composition chimique de la bille en acier forgé
|
série Élément |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) |
| HF-A | 0,42-0,50 | 0,17-0,37 | 0,5-0,80 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-B | 0,48-0,56 | 0,17-0,37 | 0,60-1,0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-C | 0,57-0,65 | 0,17-0,37 | 0,70-1,0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-D | 0,62-0,70 | 0,17-0,37 | 0,90-1,0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-E | 0,37-0,45 | 0,17-0,37 | 0,50-0,8 | 0,80-1,1 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-1 | 0,52-0,65 | 0,17-0,37 | 0,60-1,2 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-2 | 0,70-0,80 | 0,17-0,37 | 0,60-0,80 | 0,50-0,60 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-3 | 0,72-0,92 | 0,17-0,37 | 0,70-1,0 | 0,50-0,90 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
Indicateurs techniques à bille en acier forgé
| Diamètre(mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| Tolérance de diamètre(mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| Sans rond(%) | 2 % maximum | 3 % maximum | 4 % maximum | 5 % maximum | ||||||||
| Série | Diamètre | Dureté de la surface | Tare de rupture | Valeur d'impact | Nombre de balles | Microstructure |
| HF-A | 20-150MM | 45 -50HRC | 1 % maximum | 12J/CM^2 | 8000 | M+C |
| HF-B | 20-150MM | 48-50 HRC | 1 % maximum | 12J/CM^2 | 10000 | M+C |
| HF-C | 20-150MM | 55-60 HRC | 1 % maximum | 15J/CM^2 | 12000 | M+C |
| HF-D | 20-150MM | 58-65 HRC | 1 % maximum | 15J/CM^2 | 12000 | M+C |
| HF-E | 20-150MM | 48-50HRC | 1 % maximum | 12J/CM^2 | 8000 | M+C |
| B-1 | 20-150MM | 48-50 HRC | 1 % maximum | 12J/CM^2 | 10000 | M+C |
| B-2 | 20-150MM | 58-65 HRC | 1 % maximum | 15J/CM^2 | 12000 | M+C |
| B-3 | 20-150MM | 60-65HRC | 1 % maximum | 15J/CM^2 | 12000 | M+C |
Poids théorique
| Diamètre | Poids théorique | Diamètre | Poids théorique |
| 20mm | 32.8g | 90mm | 2988.9g |
| 25mm | 64.0625g | 100mm | 4100g |
| 30mm | 110.7g | 110mm | 5457.1g |
| 40mm | 262.4g | 120mm | 7084.8g |
| 50mm | 512.5g | 125mm | 8007.8125g |
| 60mm | 885.6g | 130mm | 9007.7g |
| 70mm | 1406.3g | 140mm | 11250.4g |
| 80mm | 2099.2g | 150mm | 13837.5g |
Processus de production de billes en acier forgé

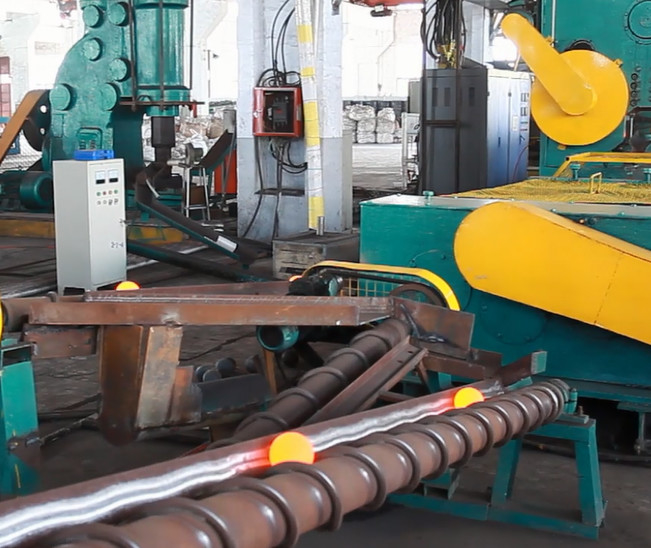

1) Ligne de production entièrement automatique de billes d'acier laminées à chaud
Mettre manuellement le matériel dans le rack de stockage→dispositif d'alimentation continue automatique→dispositif d'alimentation du rouleau de pincement de trou de combustion→chauffage du four→décharge de la vitesse de décharge du rouleau de pincement→entrer dans la machine à billes roulantes→système de trempe à billes roulantes→dispositif de trempe auto-trempant à billes d'acier→bille d'acier de produit fini
Ligne de production de billes d'acier à laminage à chaud de 20 mm à 40 mm
Personne à contacter: Mrs. Anne Wang
Téléphone: 86-15650016520
